H74H对夹旋启式系列止回阀
、产品[对夹旋启式系列止回阀]概述：
产品名称：对夹旋启式止回阀【H74H】

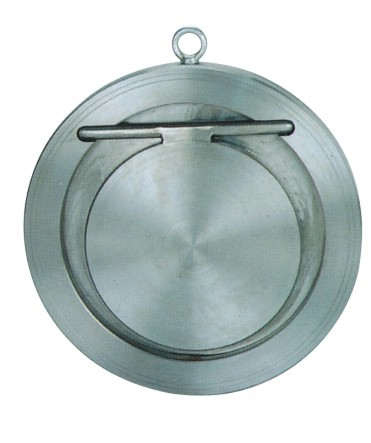

产品概述： 本公司生产的H74H系列对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
二、对夹圆片式止回阀采用标准：
| 法兰连接尺寸 | 结构长度 | 压力试验 |
| DIN、ANSI、GB（适合中国地区） | DIN、ANSI | API 598 |
三、对夹圆片式止回阀主要零件材料：
| 零件名称 | 阀体、阀瓣 | 密封圈 |
| 材料 | WCB、不锈钢 | 丁腈橡胶、三元丙橡胶、聚四氟乙烯 |
四、对夹旋启式止回阀的主要技术参数:
|
型号 |
公称压力PN(mm) |
试验压力 PS(Mpa) |
适用温度℃ |
适用介质 |
||
|
壳体 |
密封 |
硬密封 |
软密封 |
油、水、酸碱等液体 |
||
|
H74H-10 |
1.0 |
1.5 |
1.1 |
≤400 |
≤120 |
|
|
H74H-16 |
1.6 |
2.4 |
1.76 |
|||
|
H74H-25 |
2.5 |
3.75 |
2.75 |
|||
|
H74H-40 |
4.0 |
6.0 |
4.4 |
|||
五、对夹旋启式止回阀主要外形连接尺寸：
|
公称通径 DN(mm) |
尺寸 |
||||||
|
d |
L |
D |
|||||
| - | - |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
286 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
