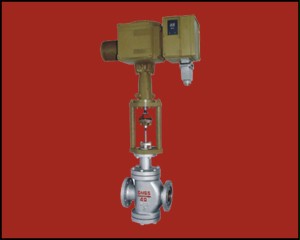

ZAZP/N智能电动调节阀
ZAZP/N智能电动调节阀
ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的招行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的指标信号0～10或4～20mA.DC，将此转为与输入信号相对应的上焉位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
有标准型、波纹管密封型、夹套保温等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～400。。
【结构特点】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
ZAZP/N智能电动调节阀
直通单座调节阀（ZAZP型）：阀内只有一个阀座，具有泄漏量小的优点，但不平衡力较大，并随着公称通径增大而增大，故阀的工作压差不宜过高，选用时必须注意。公称通径DN<25mm的阀芯为单导向结构；公称通径DN≥25mm的阀芯为双导向结构。
直通双座调节阀（ZAZN型）：阀体内有上下两个阀座，具有流通能力大，不平衡力小，作用方式改变容易等优点，阀芯为双导向结构。
ZAZP/N智能电动调节阀
【技术参数】
|
公称通径D(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
|
额定流量系数
Kv |
单座
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
800
|
1200
|
|
|
双座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
|
额定行程L（mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|||||||||
|
公称压力PN（MPa)
|
1.6、4.0、6.4
|
||||||||||||||
|
固有流量特性
|
直线、等百分比
|
||||||||||||||
|
允许泄漏量（1/h)
|
10-4×阀额定容量（单座）、10-3×阀额定容量（双座）
|
||||||||||||||
|
工作温度t（℃）
|
-20～200、-40～250、-40～250、-60、450
|
||||||||||||||
|
信号范围（mA.DC）
|
0～10或4～20
|
||||||||||||||
|
电源电压
|
220V、50Hz
|
||||||||||||||
|
作用方式
|
电开式、电关式
|
||||||||||||||
